考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

一、简答题（共4小题，每小题5分，共20分）

1.        简述RC正弦波振荡器、LC正弦波振荡器、石英晶体正弦波振荡器的主要应用场合。

2.        为测定某单管放大电路（含一个耦合电容）的通频带，在输入电压 ＝10mV不变的条件下，改变输入电压频率f，测出相应的输出电压 ，测试结果列表如下。试问该放大电路的上限截止频率f_H和下限截止频率f_L各为多少？

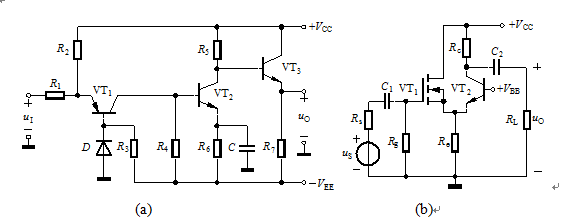

3.        多级放大电路如图1-1所示。设电路中所有电容器对交流均可视为短路，试指出电路中各个放大器件所组成的基本放大电路分别属于哪种组态。

图1-1

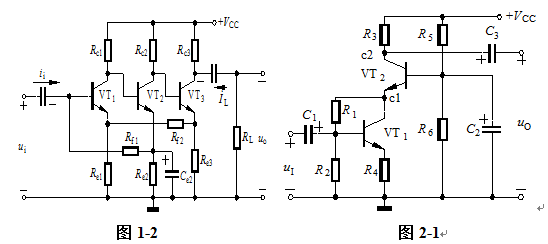

4.        反馈放大电路如图1-2所示，设电容器对交流信号均可视为短路。指出级间交流反馈支路，判断其反馈极性和组态及其对输入电阻和输出电阻的影响。

二、分析计算题（共6小题，每小题10分，共60分）

1.        放大电路如图2-1所示。设VT₁、VT₂特性相同，且b＝50，U_BE＝0.6V，电源电压V_CC＝40V，电阻R₁＝10kW，R₂＝10kW，R₃＝2.4kW，R₄＝120W，R₅＝18kW，R₆＝1.8kW。试分析、判断VT₁、VT₂各工作在什么状态？

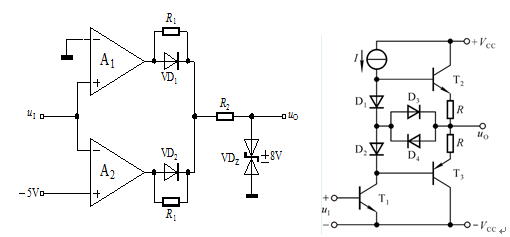

2.        在图2-2所示电路中，已知A₁、A₂均为理想运算放大器，其输出电压的两个极限值为 12V。试画出该电路的电压传输特性。

3.         电路如图2-3所示。（1）正常工作情况下，电路是否存在交越失真？为什么？

（2）D₁、D₂还能用什么电路来替代？（3）说明电路是如何实现过流保护的；（4）不改变电路基本功能，将T₂、T₃分别改用复合管 、 。画出复合管  和  的电路符号。

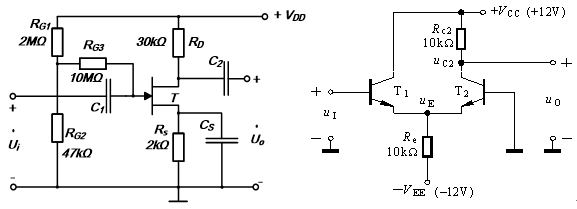

4.        电路如图2-4所示，若U_GS（off）=-1V，I_DSS=0.5mA，V_DD=18V，（1）求该电路的静态工作点U_GSQ、I_DQ、U_DSQ值；（2）求该电路的 、r_i、r_o值；（3）若C_S开路，再次计算 、r_i、r_o值。

5.        单端输入、单端输出差分放大电路如图2-5所示。设晶体管T₁、T₂参数b₁＝b₂＝50，r_be1＝r_be2＝2.5kW，U_BE1＝U_BE2＝0.6V。试估算：

（1）静态量I_CQ1、I_CQ2、U_CEQ1和U_CEQ2；

（2）差模电压放大倍数 ，差模输入电阻R_id和输出电阻R_o；

（3）共模抑制比K_CMR。

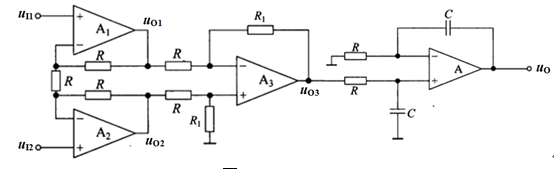

6.        推导图2-6电路的运算关系式。运放视为理想运放。其中，R=20kΩ, R₁=100kΩ,C=0.05μF。已知各电容两端电压的初始值为零。

三、设计题（共4小题，每小题10分，共40分）

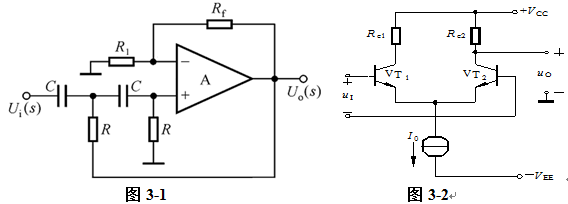

1.        要求二阶压控型高通滤波器的特征频率f₀=400Hz，Q值为0.7，设计确定图3-1中电阻R、R₁、R_f值，电容C的值。

2.        恒流源式的压控差分放大电路如图3-2所示。设晶体管的基区体电阻r_bb’可忽略不计，而U_BE＝0.6V，电源电压V_CC＝V_EE＝15V，电阻R_c1＝R_c2＝R_c＝5.1kW，现要求该电路的差模电压放大倍数 可在约20～45倍的范围内调节，可供选用的电阻（或电位器）有1.8kW、2kW、3.3kW、4.7kW、6.8kW、11kW、15kW等数种，试用晶体管和电阻设计该电路的恒流源电路，并标明各电阻的阻值。

3.        利用运放，设计一个实现 的运算电路。

4.        使用乘法器和运放，设计一个实现 的运算电路。

四、综合题（共2小题，每小题15分，共30分）

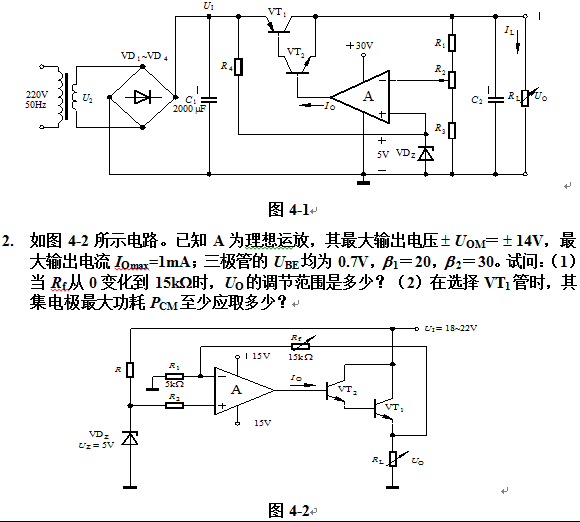

1.        在如图4-1所示串联型稳压电源中，已知调整管VT₁的穿透电流I_CEO1＝1mA，b ₁＝20 ；VT₂的穿透电流I_CEO2＝2mA，b ₂＝50 ；A为理想运放，其输出最大电流I_Omax＝0.5mA；U_O＝7.5～15V。试求：（1）如果R₁＝R，则R₂、R₃各为多少？（2）为使电路在空载时能正常工作，R₁、R₂、R₃之和的最大值为多少？（3）设R₁中的电流可忽略不计且VT₁、VT₂集电极最大电流均足够大，R_L中的最大电流可达多少安？
